compensateur dilatation universel sans-tirant

MWD : Compensateur universel avec un raccordement par bouts à souder inox ou acier

Compensateur de dilatation universel

Le compensateur de dilatation universel sans tirant est composé de deux soufflets joints par un tube intermédiaire.

Bien que le compensateur universel puisse absorber la combinaison de mouvements axial, latéral et angulaire, il est principalement utilisé pour reprendre d’importants mouvements latéraux.

L’amplitude du déplacement latéral dépend de la longueur du compensateur de dilatation. Ce type de compensateur universel sans tirant, ne retient pas l’effet de fond dû à la pression. Donc les points fixes et guides doivent êtres adaptés et ils doivent être uniquement utilisés dans des systèmes de tuyauteries correctement conçus.

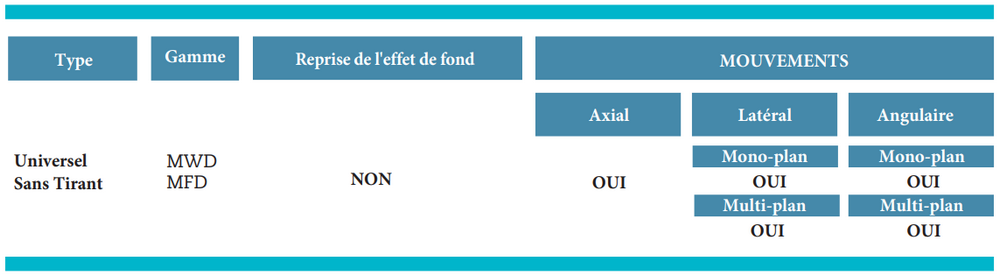

Caractéristiques du compensateur de dilatation universel

  • Mouvements axiaux, latéraux et angulaires permis
  • Pas de prise de l’effet de fond
  • Ancrages et guidage adaptés nécessaires
compensateur universel sans-tirant

MFD : compensateur universel avec un raccordement par brides en inox ou en acier.

compensateur universel sans tirant

Compensateur latéral à souder
Secteur naval, marine

compensateur latéral à souder secteur naval

Compensateur latéral à brides acier/carbone
Secteur chimie

compensateur latéral à bride acier carbone secteur chimie

Compensateur latéral DN 1600 avec pontets de blocage

compensateur latéral avec pontets de blocage

Compensateur latéral sur chaudière à vapeur

compensateur latéral sur chaudière à vapeur

Compensateur latéral à bride en inox

compensateur latéral à bride inox

Compensateur latéral à double soufflets, secteur énergie

compensateur latéral à double soufflet secteur énergie
