Capflex > Les solutions > Compensateurs > Compensateur universel à tirant
compensateur universel à tirant acier inox

Compensateur universel à tirant

Le compensateur universel à tirant est composé de deux soufflets joints par un tube intermédiaire, le tout équipé d’un système de 2 tirants et plus, afin de reprendre l’effet de fond.

Le compensateur universel à tirants est fait pour absorber des mouvements latéraux selon n’importe quel plan. De plus, avec un design spécifique et selon le positionnement destirants, le compensateur universel à tirants peut aussi reprendre des mouvements axiaux et angulaires.

Les tirants sont installés par paires ou plus, toujours répartis uniformément sur la circonférence du compensateur. Dans le cas de 2 tirants installés à 180°, le compensateur universel est capable de reprendre des mouvements latéraux et angulaires. Avec 3 tirants ou plus, uniquement les déplacements latéraux sont possibles.

L’amplitude du déplacement latéral dépend de la longueur du compensateur.

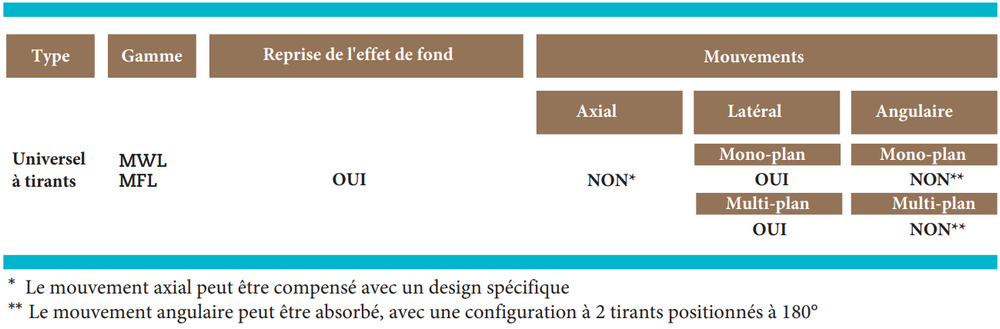

Caractéristiques du compensateur universel à tirant

  • Absorbe tous les déplacements latéraux
  • Reprise de l’effet de fond
  • Ancrages et guidage adéquates nécessaires

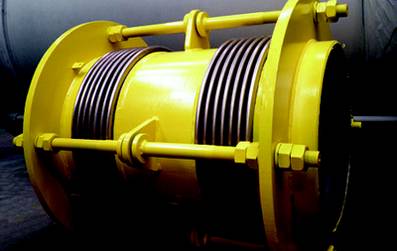

compensateur universel à tirant avec raccordement bride acier inox
compensateur universel à tirant

Compensateur latéral à tirant DN1800

Secteur sidérurgie

compensateur latéral à tirant secteur sidérurgie

Compensateur latéral antivibratoire avec reprise de l’effet de fond

Secteur chimie

compensateur latéral antivibratoire secteur chimie

Compensateur latéral à tirants et raccordement par brides

Secteur raffinerie

compensateur latéral à tirant et raccordement par bride

Compensateur latéral à tirants pour reprise de tassement de terrain

Station de pompage

compensateur latéral à tirant tassement terrain
